SUBSTITUIÇÃO DE QUEIMADORES À ÓLEO BTE POR GÁS NATURAL

A SUMESA – Sulina de Metais, renomada empresa do setor metalúrgico, contava com queimadores monobloco a óleo combustível do tipo BTE (Raro) para o aquecimento de suas sete panelas de refino de chumbo. Esse modelo, porém, não era o mais adequado para a aplicação, apresentando limitações técnicas significativas. Apesar de possuírem chama radiante, os queimadores exigiam uma antecâmara para extinguir a chama, permitindo que apenas os gases quentes, em baixa velocidade, entrassem em contato com a lateral das panelas. Essa baixa velocidade comprometia a troca de calor por convecção, já que a saída dos gases dependia de um sistema de exaustão integrado que gerava depressão na câmara.

Além disso, os queimadores monobloco a óleo geravam constantes falhas, resultando em paradas frequentes e perdas significativas de produção para a SUMESA. Diante desse cenário, a Gas Service Industrial foi contratada para projetar e implementar uma solução mais eficiente e confiável, modernizando o sistema de aquecimento e garantindo maior estabilidade e desempenho no processo de refino.

Características dos sistemas de aquecimento a óleo BTE que foram substituídos:

Perdas térmicas elevadas: O sistema contava com uma antecâmara e exigia insuflamento externo pelo canhão de chama, sem um flange isolado para o processo. Isso resultava em perdas significativas por radiação e pelo excesso de ar induzido, comprometendo a eficiência térmica.
Dificuldade de manutenção: O espaço reduzido para acesso aos queimadores dificultava a manutenção, que era frequentemente necessária. A retirada dos queimadores do nicho de queima dos fornos tornava o processo trabalhoso e impactava a operação.
Sujidade de vazamentos de óleo: Os queimadores monobloco a óleo apresentavam vazamentos constantes, gerando sujidade no ambiente de trabalho e exigindo limpezas frequentes, o que afetava a produtividade e a segurança operacional.
.

Solução Gas Service

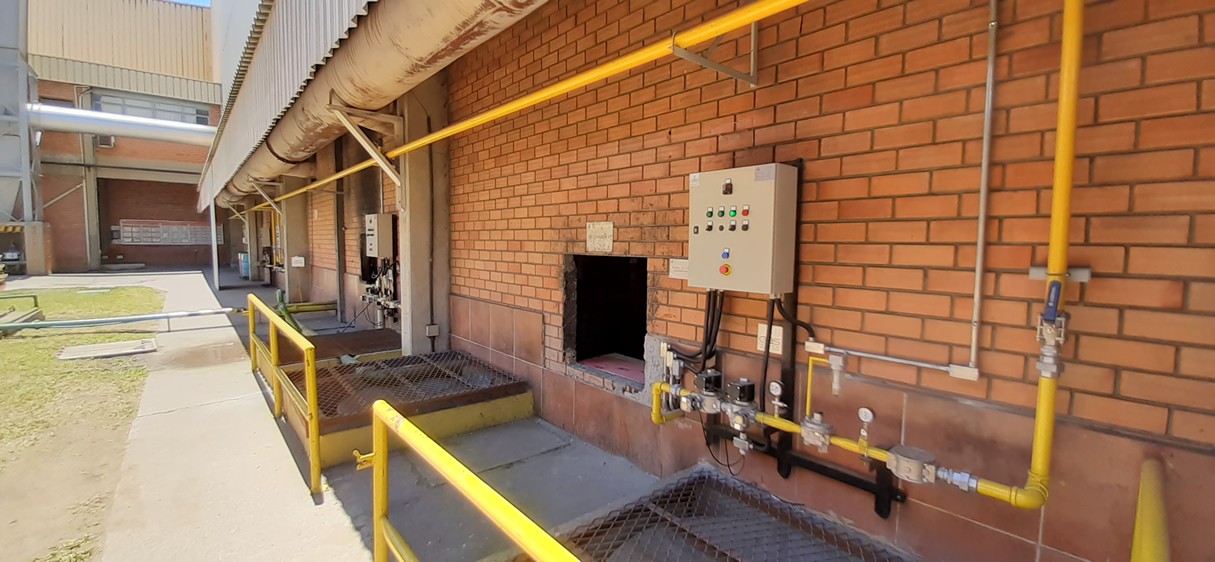

Para modernizar o sistema de aquecimento das panelas de refino de chumbo da SUMESA, a Gas Service Industrial desenvolveu uma solução eficiente que eliminou a antecâmara de combustão. Os novos queimadores a gás natural foram fixados em um nicho tangente à parede interna do forno, e um canal foi criado entre a parede da panela e o refratário, permitindo a circulação de gases em alta velocidade. Essa configuração aumentou significativamente a troca de calor por convecção, otimizando o desempenho térmico.

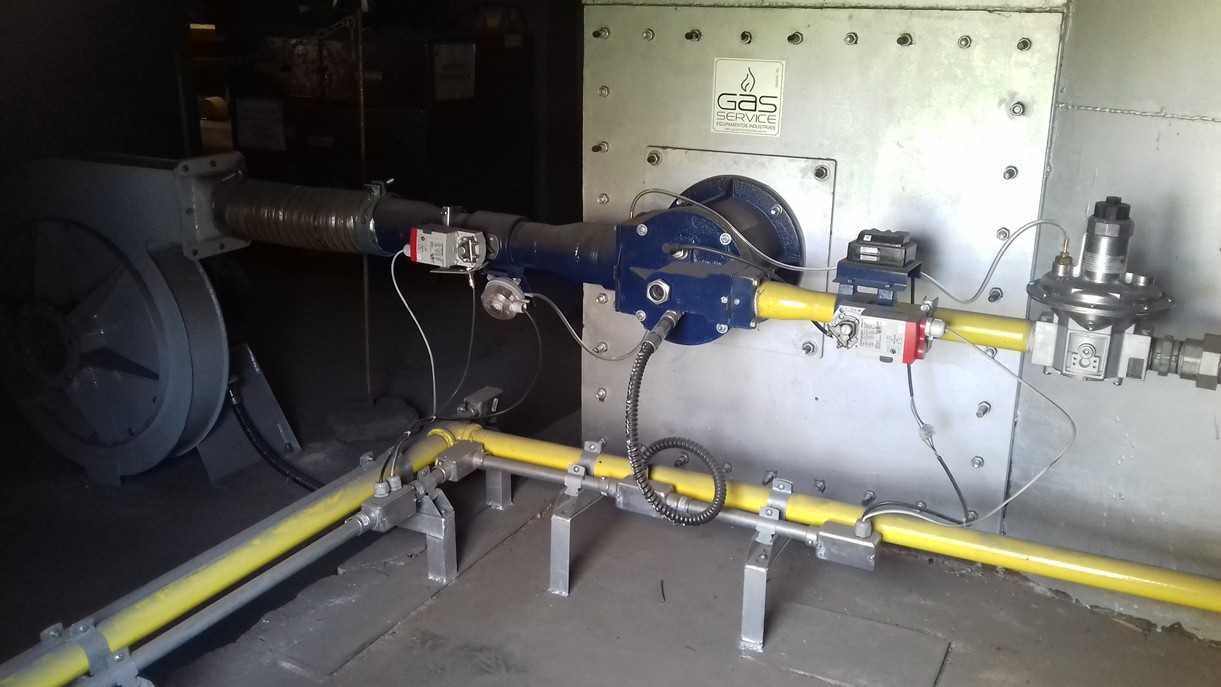

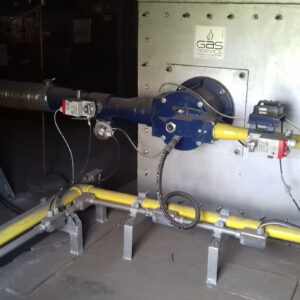

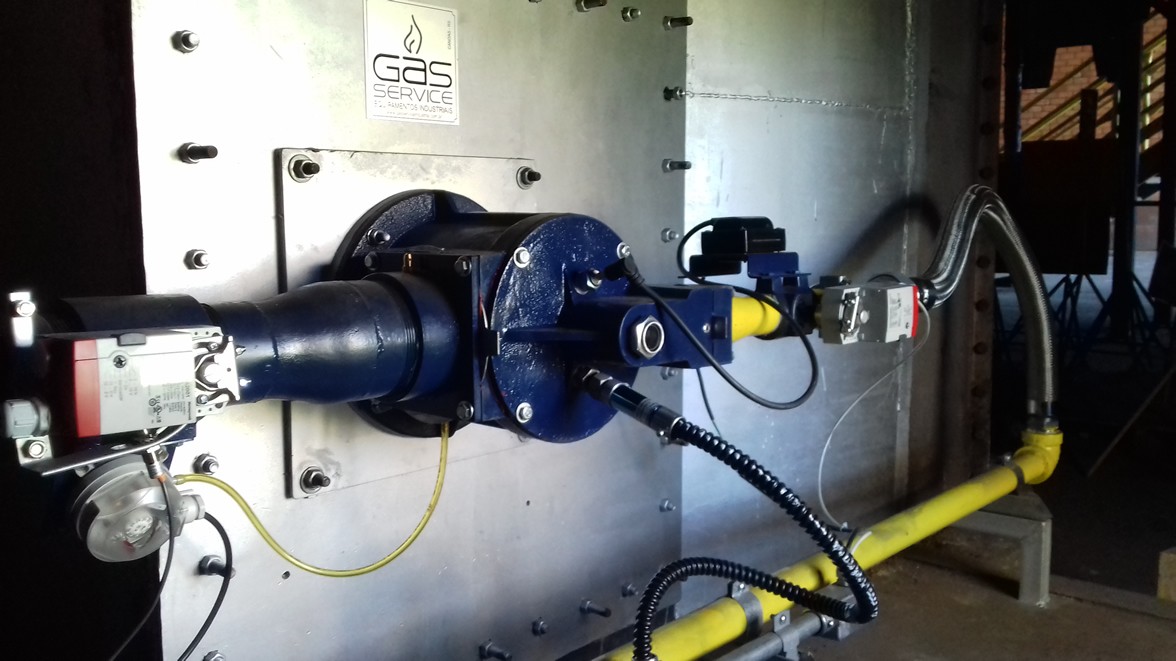

O sistema utiliza queimadores de alta velocidade ETIN série H, capazes de aquecer panelas de 50.000 kg a temperaturas mínimas de 480°C em curtos intervalos de tempo, com elevada eficiência energética. Esses queimadores foram projetados para gerar uma chama de alta velocidade, com regulagens independentes de gás e ar que permitem ajustes precisos e modulação da chama conforme a necessidade. Essa versatilidade assegura extrema precisão no processo de refino, atendendo a diferentes condições operacionais com confiabilidade.

Benefícios

AUMENTO DE EFICIÊNCIA TÉRMICA

A eliminação da antecâmara e a circulação de gases em alta velocidade pelo novo canal aumentaram a troca de calor por convecção, otimizando o aquecimento das panelas e reduzindo o tempo necessário para atingir as temperaturas desejadas.

AQUECIMENTO RÁPIDO E CONFIÁVEL

Os queimadores ETIN série H aquecem as panelas a temperaturas mínimas de 480°C em curtos intervalos, garantindo maior produtividade e estabilidade no processo de refino.

PRECISÃO E VERSATILIDADE OPERACIONAL

Com regulagens independentes de gás e ar, os queimadores permitem ajustes precisos e modulação da chama, oferecendo flexibilidade para diferentes condições de operação e assegurando um processo de refino mais controlado.

MAIOR DURABILIDADE DO SISTEMA

A substituição dos queimadores a óleo por sistemas a gás natural, aliados à robustez dos queimadores ETIN série H, reduz o risco de falhas e aumenta a vida útil do equipamento, minimizando paradas e custos de manutenção.

Características

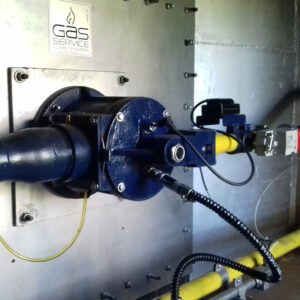

Os queimadores a gás natural ETIN série H produzem chamas de alta velocidade com grande eficiência energética, oferecendo regulagens independentes de gás e ar para ajustes precisos e versatilidade em diversas aplicações industriais.

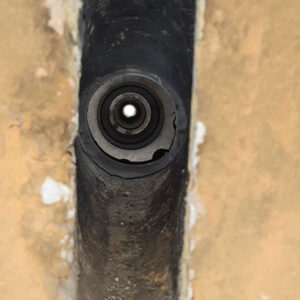

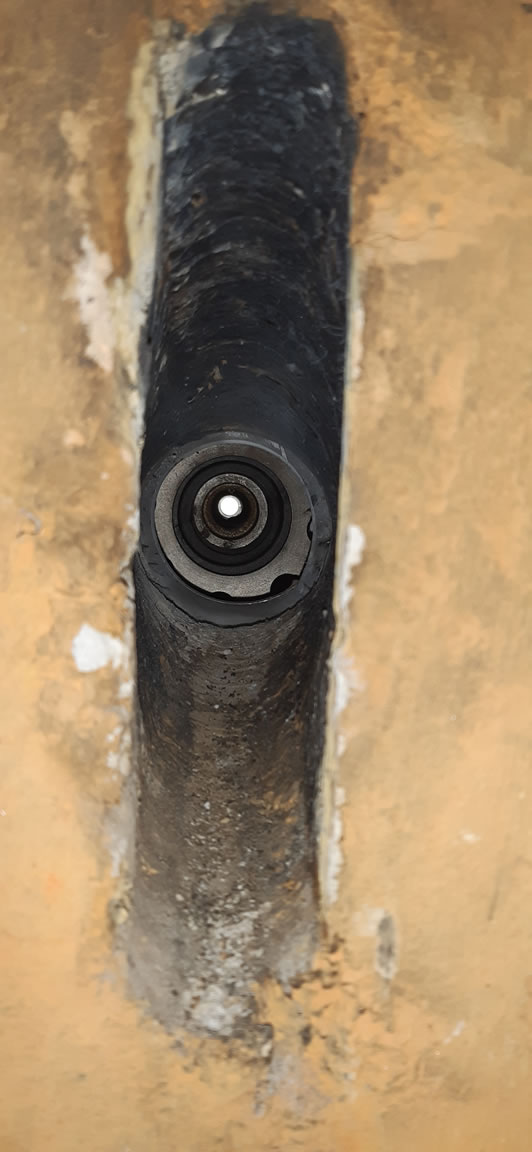

A antecâmara de combustão foi eliminada, e os queimadores foram fixados em um nicho tangente à parede interna do forno, com um canal entre a panela e o refratário que permite a circulação eficiente de gases em alta velocidade.
O sistema atende às normas NR10 (segurança em instalações elétricas) e NR12 (segurança em máquinas e equipamentos), assegurando uma operação segura e confiável para os operadores e o ambiente industrial.
Os queimadores ETIN série H são fabricados no Brasil, garantindo fácil manutenção e fornecimento ágil de peças de reposição, o que reduz tempos de parada e custos operacionais.
